Hogyan javíthatja a pneumatikus vágószerszám a vágási pontosságot és a gyártási hatékonyságot?

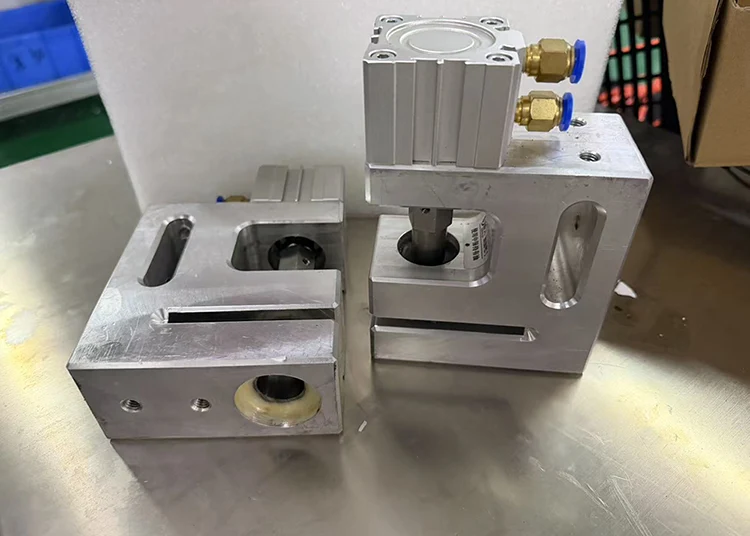

Junssen, egy kínai székhelyű automatizálási berendezéseket gyártó és szállító, személyre szabottan kínálPneumatic Blanking Diemegoldások olyan gyártók számára, akik állandó vágási minőséget, rugalmas szerszámkonfigurációkat, valamint vékony és rugalmas anyagok hatékony feldolgozását keresik. A vágómechanizmus meghajtásához sűrített levegőt használva az ilyen típusú szerszámok támogathatják az ismételhető kivágási műveleteket a csomagolásban, az orvosi fogyóeszközökben, az elektronikában és a ragasztótermékek gyártásában. A megfelelő szerszámszerkezet, a vágási távolság és a pneumatikus konfiguráció kiválasztása segít a vállalkozásoknak javítani a termelési konzisztenciát, miközben kezelik a karbantartási követelményeket és a működési költségeket.

A pneumatikus vágószerszám sűrített levegővel működtetett vágószerszám, amely elválasztja a szükséges alkatrészt a lemeztől, fóliától vagy más alkalmas anyagtól. A kézi működtetésű szerszámokkal összehasonlítva a pneumatikus rendszerek csökkenthetik az ismétlődő kézi erőfeszítést, és támogathatják a gyártóberendezésekkel való integrációt. Gyakorlati értékük függ az anyag tulajdonságaitól, az alkatrész geometriától, a szükséges teljesítménytől és a szerszámok kialakításától. Ez az útmutató elmagyarázza, hogyan működik a pneumatikus vakolás, mely anyagokat és iparágakat szolgálja ki, hogyan hasonlítható össze az alternatív vágási módszerekkel, és mit kell értékelniük a vevőknek, mielőtt testreszabott megoldást vásárolnának egy olyan gyártótól, mint a Junssen.

Tartalomjegyzék

1. Mi az a pneumatikus ürítőszerszám?
2. Hogyan működik az üresítési folyamat?
3. Mik a főbb előnyei?
4. Mely anyagok és iparágak használhatják?
5. Hogyan hasonlítható össze más vágási módszerekkel?
6. Hogyan válasszuk ki a megfelelő szerszámot?
7. Hogyan tarthatja fenn a vágási teljesítményt?
8. Gyakran Ismételt Kérdések
9. Következtetés

1. Mi az a pneumatikus ürítőszerszám?

A pneumatikus vágószerszám egy speciális vágószerszám, amely sűrített levegőt használ a lyukasztó vagy vágómechanizmus működtetéséhez. Elsődleges célja egy meghatározott körvonalú alkatrész kivágása nagyobb lapból vagy folytonos anyagból. Egy tipikus kivágási műveletben a leválasztott darab a kívánt termék, míg a környező anyag hulladékká vagy újrafelhasználható maradékká válik.

A fő alkatrészek általában pneumatikus henger, lyukasztó, szerszám, vezetőelemek és tartóalap. Az alkalmazástól függően a szerszám rögzíthető egy fix présgépre, vagy konfigurálható egy megfelelő mobil vagy dedikált gyártási beállításhoz. A Junssen pneumatikus vágószerszámát kompakt, könnyű megoldásként írja le, amely különféle gyártási elrendezésekhez képes.

Egy másik gyakorlati előny a szerszámok rugalmassága. Amikor a termék méretei vagy a furatok helyzete megváltozik, a kompatibilis lyukasztó és matrica specifikációja a teljes szerelvény újjáépítése nélkül cserélhető. A pontos megvalósíthatóság a szerszámok kialakításától és az új termék geometriájától függ.

Fontos megkülönböztetni a blankolást a szokásos lyukasztástól. A blankolás egy elválasztott alkatrészt hoz létre meghatározott külső profillal, míg a lyukasztás általában lyukat vagy nyílást hoz létre az anyagban, amely nagyjából sértetlen marad. Egyes gyártórendszerek mindkét funkciót kombinálják, ha az alkatrésztervezés megköveteli.

2. Hogyan működik az üresítési folyamat?

A működési elv egyszerű: a sűrített levegő hengermozgást generál, a vágóelem erőt fejt ki a munkadarabra, a szerszám geometriája pedig meghatározza az így létrejövő profilt. A sikeres működéshez szükség van a pneumatikus rendszer, a szerszámhézag, az anyagpozícionálás és a gépciklus közötti koordinációra.

Tipikus működési sorrend

1. Készítse elő a munkadarabot:Erősítse meg az anyag típusát, vastagságát, méretét és felületi állapotát.
2. Az anyag elhelyezése:Igazítsa a lapot, fóliát vagy rugalmas alkatrészt a tervezett vágási helyhez.
3. Rögzítse a munkadarabot:Használjon megfelelő vezetőket, rögzítéseket vagy pozicionáló eszközöket a vágás közbeni mozgás minimalizálása érdekében.
4. Aktiválja a pneumatikus mechanizmust:Adjon sűrített levegőt a berendezés meghatározott működési tartományán belül a vágási löket meghajtásához.
5. Válasszuk szét a kész komponenst:A lyukasztó és a matrica a tervezett profilnak megfelelően vágja az anyagot.
6. Vizsgálja meg az eredményt:Ellenőrizze a méreteket, az él minőségét, a deformációt és a konzisztenciát az ismételt ciklusok során.
7. A szerszámok tisztítása és karbantartása:A gyártás folytatása előtt távolítsa el a maradványokat és ellenőrizze a vágófelületeket.

Az automatizált gyártáshoz a szerszám integrálható gépvezérlővel, pozicionáló mechanizmussal vagy anyagadagoló rendszerrel. Az integráció előtt a gyártóknak ellenőrizniük kell a löketidőzítést, a rendelkezésre álló beépítési helyet, a vezérlés kompatibilitását és a szükséges forgácsolóerőt.

3. Melyek a pneumatikus blankolás fő előnyei?

Egyenletes vágási eredmények

Ha a szerszámokat megfelelően tervezték és karbantartják, a pneumatikus zárórendszer megismételhető alkatrészformákat tud előállítani a gyártás során. A pontos anyagpozícionálás, a megfelelő vágási távolság és a stabil pneumatikus teljesítmény elengedhetetlen ennek az eredménynek az eléréséhez. A tényleges mérettűrést minden egyes alkalmazáshoz meg kell határozni, nem pedig a hajtásmódból feltételezni.

Kompakt berendezés konfiguráció

A pneumatikus mechanizmusok praktikus alternatívát jelenthetnek olyan alkalmazásokhoz, amelyek nem igényelnek bonyolult hidraulikus tápegységet. A kompakt összeállítás leegyszerűsítheti a telepítést egy meglévő gyártási területen, bár a teljes helyigény függ a szerelvényektől, a védőburkolatoktól, a levegő előkészítéstől és az anyagkezelési követelményektől.

Csökkenti a hidraulikafolyadékkal kapcsolatos aggodalmakat

Mivel az aktuátor sűrített levegőt használ, nem pedig hidraulikaolajat hajtóközegként, a rendszer elkerüli a hidraulikus áramkörökhöz kapcsolódó hidraulikafolyadék szivárgását. Ez előnyös lehet olyan gyártási környezetben, ahol érzékeny fóliákat, ragasztóanyagokat vagy orvosi fogyóeszközöket kezelnek. Mindazonáltal a sűrített levegő tisztaságát, a kenési követelményeket és a szennyeződés ellenőrzését az adott gyártási folyamatnak megfelelően kell értékelni.

Rugalmas szerszámkonfigurációk

A különböző termékformákhoz különböző lyukasztók, szerszámnyílások vagy vágóprofilok szükségesek. Egy jól megtervezett szerszámrendszer kezelhetőbbé teheti a termékcseréket, különösen akkor, ha a cserealkatrészeket úgy tervezték, hogy kompatibilisek legyenek a meglévő szerelvénnyel.

Lehetőség az automatizált működésre

A pneumatikus vakolás beépíthető a megfelelő automatizált vagy félautomata berendezésekbe. A reteszelés, őrzés, nyomásfelügyelet és egyéb biztonsági berendezések segíthetnek a vágási területhez való hozzáférés szabályozásában. Ezeket a biztosítékokat az aktuális géphez kell kiválasztani és érvényesíteni; a pneumatikus működtetés önmagában nem garantálja a kezelő biztonságát.

4. Mely anyagok és iparágak használhatják?

A pneumatikus vágószerszám alkalmassága az anyag vastagságától, keménységétől, rugalmasságától, felületi tulajdonságaitól és a vágási ellenállástól függ. Különösen hasznos a kiválasztott vékony és rugalmas anyagokhoz, feltéve, hogy a szerszám geometriája és a rendelkezésre álló erő megfelelő.

Ezek a példák alkalmazási lehetőségek, nem garantálják, hogy egy szabványos szerszám képes minden felsorolt ​​anyagot feldolgozni. A többrétegű kompozitok, koptató anyagok, vastag munkadarabok és keményfémek eltérő forgácsolószerkezetet vagy erősebb gépet igényelhetnek. Az anyagminta és a termékrajz segít meghatározni a megvalósíthatóságot a szerszámok gyártása előtt.

5. Hogyan hasonlítható össze más vágási módszerekkel?

A pneumatikus kivágás, a pneumatikus lyukasztás és a hidraulikus vágás közötti választás attól függ, hogy a kívánt eredmény egy különálló alkatrész, egy lyuk vagy egy anyagprofilon való átvágás. A vásárlóknak össze kell hasonlítaniuk a tervezett folyamatot, ahelyett, hogy ezeket a módszereket felcserélhetőként kezelnék.

A pneumatikus vágószerszámot gyakran érdemes megvizsgálni, ha a munkadarab alkalmas pneumatikus vágásra, és a szükséges erő a rendszer működési határain belül leadható. A hidraulikus berendezések megfelelőbbek lehetnek nagyobb igénybevételű alkalmazásokhoz, míg a lyukasztószerszám általában a jobb választás, ha a nyílások létrehozása az elsődleges cél.

A kapcsolódó szerszámokkal kapcsolatos további információkért tekintse át a Junssen vágószerszám-megoldásait, valamint a vágó- és lyukasztószerszám-lehetőségeket.

6. Hogyan válasszuk ki a megfelelő szerszámot?

Ha pusztán az ár alapján vásárol egy szerszámot, az szükségtelen utómunkálatokhoz, rossz élminőséghez vagy a meglévő berendezésekkel való összeférhetetlenséghez vezethet. Megbízhatóbb megközelítés a gyártási követelmények meghatározása az árajánlatkérés előtt.

Alapvető értékelési kritériumok

• Anyag specifikáció:Határozza meg az aljzatot, a vastagságot, a keménységet, a rugalmasságot és azt, hogy tartalmaz-e több réteget.
• Alkatrész geometriája:Szállítási rajzok, amelyek bemutatják a külső profilt, a méreteket, a kivágásokat és a kritikus tűréseket.
• Szükséges vágási erő:Erősítse meg az anyaghoz és a geometriához szükséges erőt, majd ellenőrizze a hengerűrtartalmat és az üzemi nyomást.
• Gyártási mennyiség:Ismertesse a várható teljesítményt, a ciklus gyakoriságát, a műszak időtartamát és a tervezett automatizálási szintet.
• Berendezés kompatibilitás:Adja meg a szerelési méreteket, a rendelkezésre álló helyet, a vezérlési követelményeket és a gazdagép részleteit.
• Minőségi elvárások:Adja meg az elfogadható sorját, az éldeformációt, a méretváltozást és az ellenőrzési módszereket.
• Karbantartási hozzáférés:Ellenőrizze, hogy a vágóelemek hatékonyan ellenőrizhetők, tisztíthatók, cserélhetők vagy újraköszörülhetők.

A Junssen termékinformációi azt mutatják, hogy a pneumatikus vágószerszám kompakt és könnyű, és különböző gyártási konfigurációkat képes támogatni. A megfelelő kialakítást továbbra is meg kell erősíteni a vevő rajzaival, mintáival és a gép specifikációival.

Személyre szabott szerszámkéréshez készítsen egy csomagot, amely tartalmazza a termékrajzot, az anyagadatokat, a mintaképeket, a célkimenetet és a telepítési követelményeket. Ezek az adatok lehetővé teszik a beszállító számára, hogy a gyártás megkezdése előtt pontosabban értékelje a tervezést, és azonosítsa a lehetséges korlátokat.

7. Hogyan tarthatja fenn a vágási teljesítményt?

A rendszeres karbantartás segít megőrizni az élek minőségét, csökkenteni a nem tervezett állásidőt és meghosszabbítani a szerszámok élettartamát. A tényleges karbantartási intervallumnak tükröznie kell a működési gyakoriságot, az alapfelület jellemzőit és a gyártó utasításait.

Javasolt karbantartási gyakorlatok

1. A vágóélek ellenőrzése:Keressen forgácsokat, kopást, deformációt vagy fénytelenséget, amelyek befolyásolhatják a kész profilt.
2. Ellenőrizze a szerszám hézagát:Győződjön meg arról, hogy a lyukasztó és a szerszám megfelelően illeszkedik a feldolgozott anyaghoz.
3. Tiszta anyagmaradványok:Távolítsa el a törmeléket, ragasztólerakódásokat, port és egyéb lerakódásokat, amelyek akadályozhatják a szerszám mozgását.
4. Vizsgálja meg a pneumatikus betáplálást:Ellenőrizze a nyomásstabilitást, a levegő minőségét, a csöveket és a csatlakozásokat szivárgás vagy sérülés szempontjából.
5. Kenje meg az előírt módon:Karbantartsa a vezetőhüvelyeket és a mozgó alkatrészeket a berendezés gyártójának utasításai szerint.
6. Ellenőrizze a rögzítőket és az igazítást:Ellenőrizze a rögzítési pontokat, a vezetőket és a rögzítéseket, különösen a szerszámcsere után.
7. A karbantartási eredmények rögzítése:Kövesse nyomon a vágási hibákat, az alkatrészek cseréit és a szervizintervallumokat az ismétlődő problémák azonosítása érdekében.

Nem szabad túlzott légnyomást használni a tompa vágóél vagy a nem megfelelően kialakított szerszám kompenzálására. A meghatározott határokon túli működés felgyorsíthatja a kopást és károsíthatja a belső alkatrészeket. Karbantartás előtt válassza le a pneumatikus energiaforrást, engedje el a tárolt nyomást, és kövesse a vonatkozó lezárási és biztonsági eljárásokat.

Ha sorja vagy hiányos vágások jelennek meg, először ellenőrizze az anyag helyzetét, a legmodernebb állapotot, a hézagot és a pneumatikus stabilitást. A beállításoknak a vizsgálaton és a szerszámgyártó ajánlásain kell alapulniuk, nem csupán a próba és hiba alapján.

8. Gyakran Ismételt Kérdések

1. kérdés: Mi a pneumatikus kioltószerszám fő célja?

A pneumatikus vágószerszám sűrített levegőt használ egy vágómechanizmus meghajtására, amely elválasztja az alkatrészt egy nagyobb laptól, fóliától vagy más alkalmas hordozótól. Akkor használják, ha a gyártóknak megismételhető formákra és egységes alkatrészméretekre van szükségük.

2. kérdés: Milyen anyagokat dolgozhat fel a pneumatikus kioltó szerszám?

A szerszám kialakításától és a rendelkezésre álló forgácsolóerőtől függően a megfelelő anyagok közé tartozik a műanyag fólia, a papír, a nem szőtt szövet, a ragasztóréteg, a hab, a gumi, a szilikon és a kiválasztott szigetelőanyagok. A kompatibilitást az adott anyagvastagság és alkatrészgeometria tekintetében kell ellenőrizni.

3. kérdés: Mi a különbség az üresítés és a lyukasztás között?

A blankolás általában egy elválasztott darabot eredményez, amely a szükséges kész komponenssé válik. A lyukasztás általában lyukat vagy nyílást hoz létre, és az eltávolított csigát hulladékként kezelik. A helyes folyamat a termék tervezésétől függ.

4. kérdés: A Junssen testre szabhat egy pneumatikus kioltószerszámot?

A Junssen forgácsolószerszám-megoldásokat kínál különböző gyártási követelményekhez. A vevők rajzokat, mintákat, anyagspecifikációkat és felszerelési adatokat nyújthatnak be műszaki értékeléshez. A végső konfiguráció az alkalmazástól és a jóváhagyott tervezési követelményektől függ.

5. kérdés: Milyen tényezők befolyásolják a vágószerszám élettartamát?

Az anyag keménysége és koptatóképessége, a vágási távolság, az élek állapota, az igazítás, az üzemi nyomás, a gyártási gyakoriság és a karbantartási gyakorlatok mind befolyásolják az élettartamot. A rendszeres ellenőrzés és az időben történő szervizelés segít csökkenteni a korai kopást.

6. kérdés: Hogyan csökkenthetik a gyártók a sorját és javíthatják a vágás minőségét?

Használjon megfelelő lyukasztási távolságot, tartsa fenn az éles vágóéleket, rögzítse a munkadarabot, és tartsa stabilan a pneumatikus betáplálást. Az anyagtulajdonságokat és a szerszámgeometriát együtt kell értékelni, ha visszatérő vágási hibák lépnek fel.

7. kérdés: Milyen információkat kell megadnom, amikor árajánlatot kérek?

Adja meg a termék rajzát, az aljzat típusát és vastagságát, a célméreteket és tűréseket, a várható gyártási mennyiséget, a gazda-gép specifikációit, és minden különleges biztonsági vagy automatizálási követelményt. A minták segíthetnek az anyag viselkedésének tisztázásában is.

9. Következtetés

Egy jól megtervezett pneumatikus vágószerszám segíthet a gyártóknak egységes alakú alkatrészek előállításában, miközben támogatja a rugalmas szerszámelrendezést és a hatékony gyártási munkafolyamatokat. Alkalmassága függ az anyagtól, a forgácsolási geometriától, a szükséges erőtől, a gép kompatibilitásától és a várható teljesítménytől. A gondos specifikáció és a rendszeres karbantartás elengedhetetlen a megbízható működéshez.

Függetlenül attól, hogy orvosi fogyóeszközöket, rugalmas csomagolóelemeket, ragasztótermékeket vagy precíziós ipari alkatrészeket fejleszt, a Junssen segíthet felmérni szerszámigényét és megtalálni a megfelelő konfigurációt. Látogasson el a Pneumatic Blanking Die termékoldalára, hogy többet megtudjon, áttekintse a vonatkozó automatizálási és szerszámozási megoldásokat, éslépjen kapcsolatba velünkrajzaival, anyagrészleteivel és gyártási céljaival, hogy megvitassák az alkalmazásához testreszabott megoldást.
