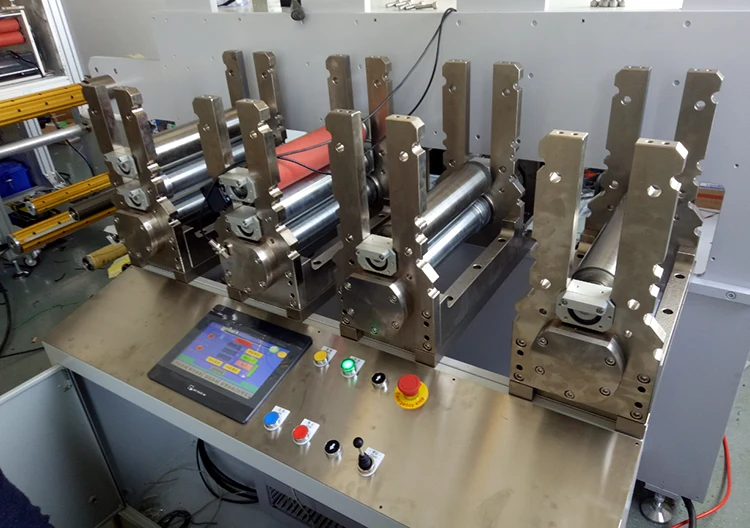

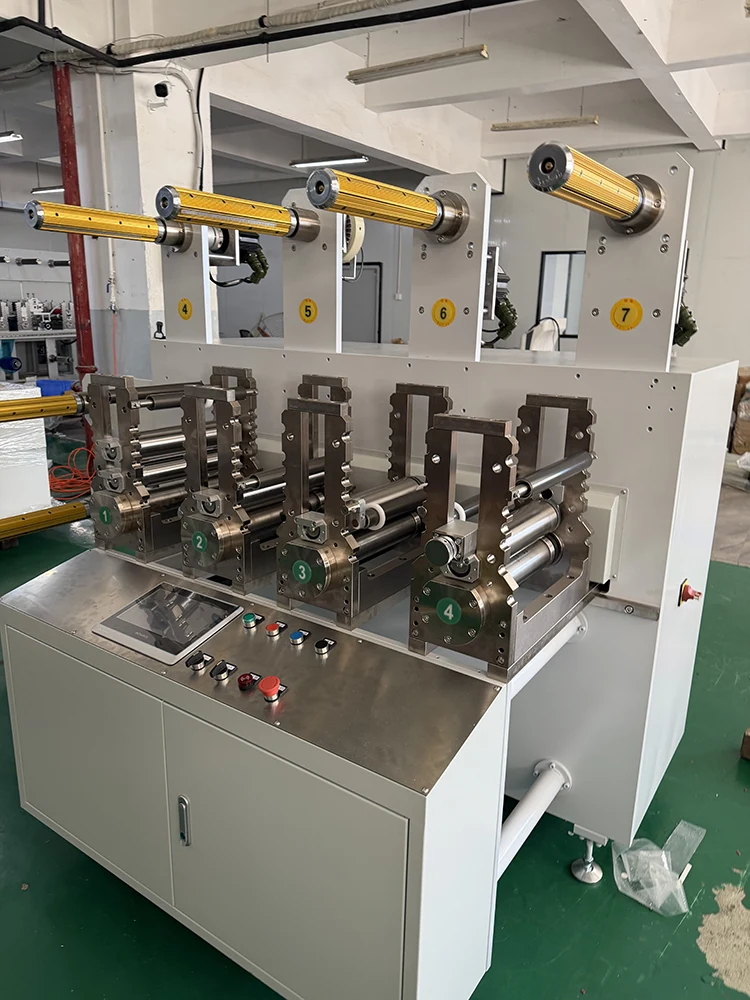

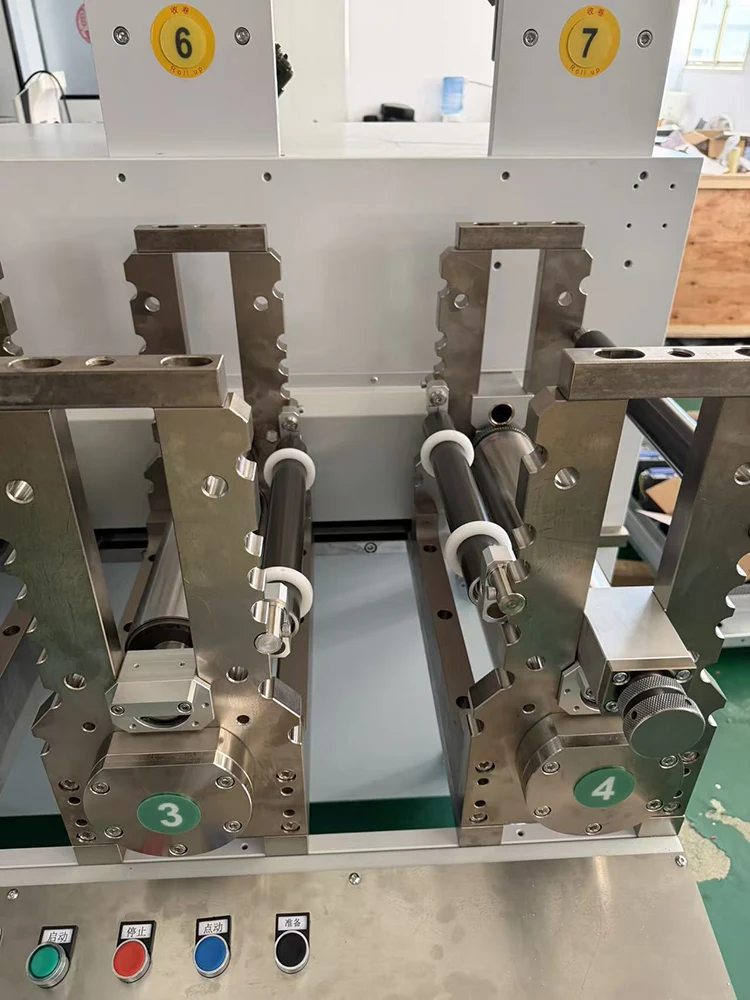

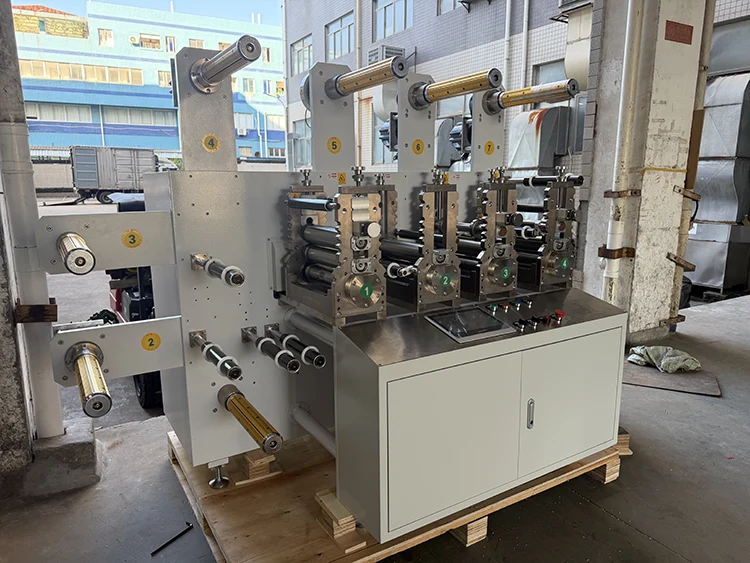

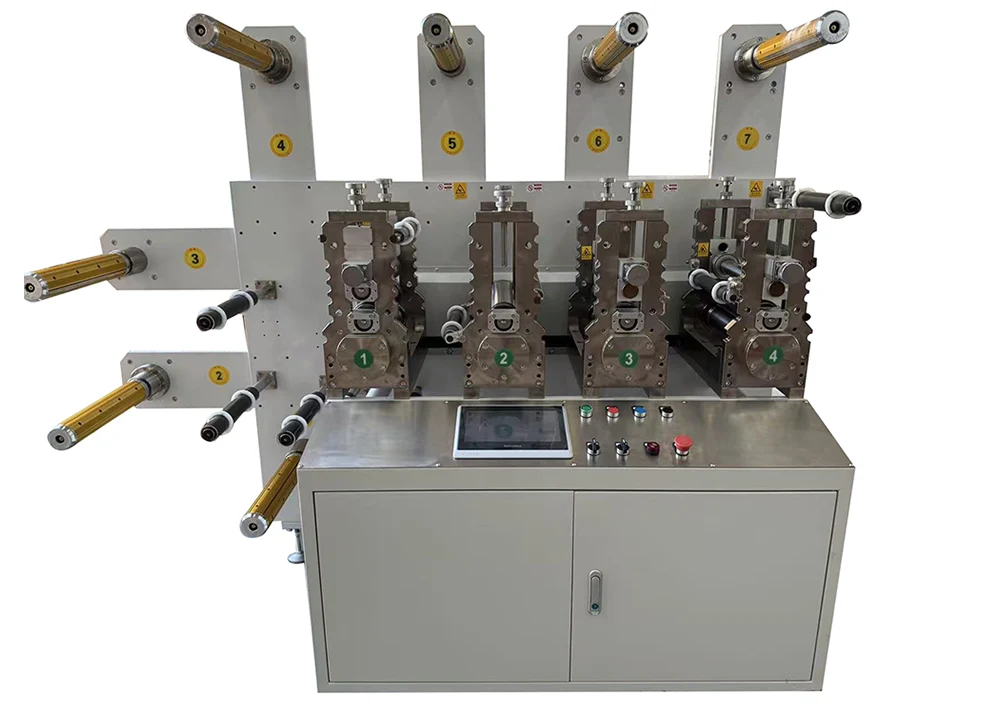

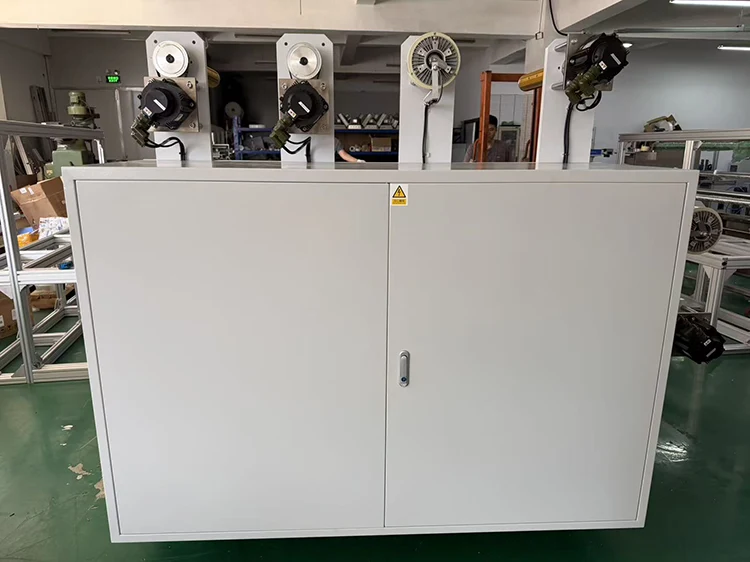

Huzal típusú terápiás elektródagyártó gép

Összehasonlítási dimenzió

Gyártóberendezések vezetékes fizioterápiás elektródákhoz

Gyártóberendezések gomb típusú fizioterápiás elektródákhoz

Alapvető feldolgozási célok

Főleg az ólomhuzalok és az elektróda vezető rétegei közötti rögzített csatlakozást dolgozza fel, amihez a vezetékcsatlakozók stabil rögzítése szükséges, hogy elkerülje a leesést az ismételt használat során

Főleg az elektródalapon lévő bepattintható gombok (fém pattintós rögzítők) felszerelését és rögzítését végzi, amihez a gomb pontos pozicionálása szükséges a fizioterápiás műszer csatlakozójához való illeszkedés érdekében

Szükséges alapfelszerelés

1. Huzalcsupaszító és -préselő gép

2. Huzalvezető réteg lamináló és préselő berendezések

3. Huzalkivezetés tömítő és keményítő berendezés

4. Huzalhossz-vágó és pozicionáló mechanizmus

1. Automatikus pattintógombos adagoló és szegecselő gép

2. Gomb pozicionáló és lyukasztó berendezés

3. Fém gombos, vezetőképes csatlakozást észlelő berendezés

4. Gomb beépítési nyomásstabilizáló mechanizmus

Csatlakozási folyamat követelményei

Az ólomhuzalt szilárdan össze kell kapcsolni a vezető réteggel, általában vezetőképes ragasztással vagy forró préseléssel, a berendezésnek szabályoznia kell a kötési hőmérsékletet, nyomást és időt a stabil vezetőképesség biztosítása érdekében, és meg kell akadályoznia az interfész oxidációját vagy meglazulását.

A fém pattintógombot fel kell szegecselni és az elektródalapra rögzíteni, valamint a gomb és a vezetőréteg közötti vezető érintkezésre van szükség. A berendezésnek szabályoznia kell a szegecselési nyomást, hogy a gomb ne legyen túl laza ahhoz, hogy leessen, vagy túl szoros legyen az elektróda szerkezetének sérüléséhez.

Elhelyezési pontossági követelmények

Alacsony pozicionálási pontossági követelmények, a lényeg annak biztosítása, hogy a kimenő vonal hosszhibája a megengedett tartományon belül legyen, és a terminál ne legyen eltolva

Magas pozicionálási pontossági követelmények, a gomb középső helyzetének hibáját általában ±0,5 mm-en belül kell szabályozni, hogy pontosan illeszkedjen a fizioterápiás műszer foglalatához

Gyártósor folyamatáram-különbség

Anyagelőkészítés → vezetőképes ragasztóbevonat → huzalkapcsok pozicionálása → melegsajtolással történő ragasztás → szigetelés tömítése → vágás és formázás → késztermék tesztelése

Anyag előkészítés → vezetőréteg laminálás → pozicionáló lyukasztás → pattintógombos adagolás → szegecselés → vezetőképesség vizsgálat → vágás és formázás → késztermék tesztelése

Vizsgálati követelmények

Összpontosítson a vezetékcsatlakozás szakítószilárdságának, az elektróda általános ellenállásának és a kapocs tömítési teljesítményének tesztelésére, hogy megakadályozza a vezetéktörést és a rossz érintkezést használat közben

Összpontosítson a bepattanógomb szegecselési szilárdságának, a gomb és a vezető réteg közötti vezetési ellenállásnak, valamint a gomb megfelelő méretének tesztelésére annak érdekében, hogy a fizioterápiás műszerrel gyorsan bedugható és kihúzható legyen.

Termelési hatékonyság

Alacsonyabb gyártási hatékonyság, mivel az ólomhuzal feldolgozási és pozicionálási lépései nehézkesek, általában 10-20%-kal alacsonyabb időegységenkénti teljesítmény, mint a gomb típusa

A nagyobb gyártási hatékonyság, az automatikus pattintógombos adagolás és a szegecselés folyamatos, nagy sebességű termelést érhet el, amely alkalmas nagyüzemi tömeggyártásra

Berendezés költsége

Viszonylag alacsonyabb, a magfeldolgozó berendezés egyszerű szerkezetű, és a testreszabott átalakításba való befektetés kicsi

Viszonylag magasabb, nagy pontosságú pozicionáló mechanizmusokat és automatikus adagolórendszereket igényel, és a komplett berendezés ára körülbelül 15-30%-kal magasabb, mint a vezetékes berendezéseké

Alkalmazhatóság a termék specifikációihoz

Erős alkalmazkodóképesség, különböző méretű elektródalapokat tud előállítani a huzalhossz és a vágási paraméterek beállításával, és kényelmes a több specifikációjú termékek gyártásának váltása

Gyenge alkalmazkodóképesség, a különböző méretű gombokat megfelelő adagolóformákra és pozicionáló szerelvényekre kell cserélni, és a termékspecifikáció váltásakor hosszú időt vesz igénybe a beállítás
