Hogyan javítja a terápiás elektródagyártó gép az orvosi elektródagyártást?

Cikk összefoglaló: A Terápiás elektródagyártó gépcélja, hogy segítse a gyártókat konzisztens, megbízható és méretezhető elektródapárnák előállításában fizioterápiás, rehabilitációs, izomstimulációs, sport-helyreállítási, otthoni egészségügyi és kapcsolódó alkalmazásokhoz. Az elektródatermékek egyre változatosabbá válásával a gyártók gyakorlati kihívásokkal szembesülnek, beleértve az anyagkezelést, a bevonat konzisztenciáját, a laminálást, a stancolást, az összeszerelést, a hulladék eltávolítását és a gyártás hatékonyságát. A megfelelő gyártóberendezéssel ezeket a folyamatokat egy irányítottabb munkafolyamatba integrálhatjuk, csökkentve a szükségtelen kézi műveleteket, miközben javítjuk az ismételhetőséget. Ez a cikk elmagyarázza, hogyan működik a terápiás elektródagyártó berendezés, milyen gyártási problémákat tud megoldani, hogyan válasszuk ki a megfelelő konfigurációt, és hogyan támogatja a Junssen a testreszabott elektródagyártási megoldásokat.

Tartalomjegyzék

• Cikkvázlat
• Mi az a terápiás elektródagyártó gép?
• Miért fontos az automatizált elektródagyártás?
• Hogyan működik a gyártási folyamat?
• Melyek a fő termelési funkciók?
• Milyen gyártási problémákat tud megoldani?
• Melyik gépkonfigurációt válassza?
• Milyen anyagok jöhetnek számításba?
• Miben különbözik a terápiás elektródák az EKG-berendezésektől?
• Hogyan válasszon gépet a gyártó?
• Hogyan javítható a gyártási konzisztencia?
• Miért vegyük figyelembe Junssent?
• Gyakran Ismételt Kérdések
• Következtetés

Cikkvázlat

1. Ismerje meg a terápiás elektródagyártó berendezések szerepét.
2. Határozza meg az elektródapárna gyártás főbb szakaszait.
3. Vizsgálja meg a gyakori termelési kihívásokat és gyakorlati megoldásokat.
4. Hasonlítsa össze a különböző gépkonfigurációkat és alkalmazási követelményeket.
5. Ismerje meg, mely tényezők számítanak a testreszabott gyártóberendezések kiválasztásakor.
6. Ismerje meg, hogyan támogatja az integrált automatizálás a stabil, méretezhető gyártást.

Mi az a terápiás elektródagyártó gép?

A Terápiás elektródagyártó gépegy speciális gyártóberendezés, amelyet terápiás és stimulációs alkalmazásokhoz használt elektródapárnák gyártására használnak. A kész elektródák a termékkialakítástól függően fizioterápiás eszközökben, rehabilitációs rendszerekben, izomstimuláló berendezésekben, sporthelyreállító termékekben, háztartási egészségügyi berendezésekben vagy más kezelési célú eszközökben használhatók.

Az egyszerű vágógépekkel ellentétben egy modern gyártási rendszer több gyártási műveletet is kombinálhat. Depending on the configuration, these operations may include material feeding, coating, laminating, precision cutting, waste stripping, electrode assembly, and packaging.

Ez az integrált megközelítés azért fontos, mert a terápiás elektródák jellemzően többrétegű termékek. Teljesítményük nemcsak a vezető résztől függ, hanem a hátlap, a ragasztó- vagy hidrogélréteg, a vezetőképes komponens, a védőfólia, a csatlakozó és más szerkezeti elemek közötti kölcsönhatástól is.

A Junssen terápiás elektródagyártási megoldásokat kínál különböző termékszerkezetekhez, beleértve a pattintható és huzal típusú elektródabetéteket. Berendezésportfóliójában megtalálhatók a nagy volumenű gyártásra tervezett megoldások, kisebb elektródaformátumok és integrált automatizált feldolgozás is.

Ezért nem feltétlenül az a legjobb gép, amelyik a legnagyobb elméleti sebességgel rendelkezik. Ez az a gép, amelynek adagolása, bevonása, vágása, összeszerelése és automatizálási funkciói megfelelnek a tényleges elektródaszerkezetnek és a gyártási követelményeknek.

Miért fontos az automatizált elektródagyártás?

A gyártók az elektródagyártást gyakran kézi vagy félkézi eljárásokkal kezdik. Ez praktikus lehet prototípusok vagy kis volumenű rendelések esetén, de a gyártás nehezebbé válik, ha nő a kereslet.

Több probléma is felléphet egyszerre:

• Inkonzisztens elhelyezés a rétegek között.
• Változtatható vágási méretek.
• Egyenetlen bevonat vagy ragasztó alkalmazása.
• Túlzott kézi kezelés.
• Magasabb munkaigény.
• A pontatlan feldolgozás okozta anyaghulladék.
• Nehézség az állandó termelés fenntartása hosszú gyártási sorozatok során.
• Lassú átváltások, ha több elektróda specifikációra van szükség.

Az automatizálás ezeket a problémákat az ismétlődő műveletek meghatározott mechanikai és folyamatparamétereken keresztül történő vezérlésével kezeli. Ahelyett, hogy minden egyes gyártási lépésben az egyes üzemeltetőktől függnének, a gyártók megismételhető munkafolyamatot alakíthatnak ki.

Ez különösen értékes, ha egy gyár több ezer vagy millió azonos méretű elektródabetétet gyárt. A stabil adagolás, pozicionálás, vágás és összeszerelés csökkentheti az eltéréseket és megkönnyítheti a termelés irányítását.

Hogyan működik a gyártási folyamat?

A pontos gyártási sorrend az elektróda felépítésétől függően változik. Egy tipikus automatizált terápiás elektródagyártási munkafolyamat azonban több fő szakaszon keresztül is megérthető.

1. Anyag takarmányozás

Az alapanyagok ellenőrzött módon kerülnek a gyártósorra. Depending on the product, these may include flexible backing materials, conductive materials, adhesive layers, hydrogel-related materials, release liners, foam, non-woven materials, or other components.

A stabil takarmányozás elengedhetetlen, mert a folyamat elején már egy kis eltérés is befolyásolhatja a későbbi laminálási és vágási pontosságot.

2. Bevonat vagy ragasztó alkalmazása

A vezetőképes ragasztó- vagy hidrogélréteget igénylő elektródatermékeknél az ellenőrzött bevonat fontos gyártási lépés. A cél az egységes bevonatmintázat és a megfelelő anyageloszlás elérése a tervezett munkaterületen.

Az egyenetlen felhordás a termék inkonzisztenciáját okozhatja, növelheti az anyagfelhasználást, vagy befolyásolhatja a későbbi feldolgozást. Ezért a teljes elektródagyártási megoldás tervezésekor figyelembe kell venni a bevonat szabályozását.

3. Laminálás

Előfordulhat, hogy több réteget kell kombinálni a végső elektródaszerkezet létrehozásához. A laminálás összehozza ezeket a rétegeket, miközben megtartja az igazodást.

Rugalmas, orvosi vonatkozású anyagok esetén a túlzott nyomás vagy a rossz beállítás deformációt okozhat. A megfelelően konfigurált rendszernek ezért figyelembe kell vennie az anyagjellemzőket, nem pedig minden hordozót egyformán kezelni.

4. Precíziós vágószerszám

A stancolással a laminált szalagot vagy lapot egyedi elektródaformákká alakítják. A vágási folyamat határozza meg az elektródapárna végső méreteit és geometriáját.

A pontos vágás különösen fontos a csatlakozókkal, pattintógombokkal, vezetékekkel vagy meghatározott vezető területekkel rendelkező termékeknél, mert a helytelen elhelyezés megzavarhatja a későbbi összeszerelést.

5. Hulladék eltávolítása

A stancolást követően előfordulhat, hogy az elektródapárnákat körülvevő nem kívánt anyagokat el kell távolítani. Az automatizált hulladékeltávolítás csökkentheti a kézi beavatkozást, és előkészítheti az egyes termékeket a következő összeszerelési szakaszra.

6. Összeszerelés

A termék kialakításától függően az összeszerelés tartalmazhat pattintható alkatrészeket, vezetékeket, vezetőképes részeket vagy más funkcionális elemeket. Az automatizálás segíthet e műveletek helyzetének és sorrendjének szabályozásában.

7. Csomagolás

Az integrált gyártósorok esetében a csomagolás is az automatizált munkafolyamat részévé válhat. Több szakasz kombinálásával csökkenthető az ismételt kezelés, és folyamatosabb gyártási folyamat jöhet létre.

Melyek a fő termelési funkciók?

A terápiás elektródagépet teljes gyártási rendszerként kell értékelni, nem pedig egyetlen specifikáció alapján. A következő funkciók általában fontosak:

Nem minden gyártónak van szüksége minden funkcióra. Egy egyszerű elektródapárnát gyártó gyár eltérő konfigurációt igényelhet, mint a több elektródaszerkezetet gyártó nagy volumenű gyártó.

Milyen gyártási problémákat tud megoldani?

A legértékesebb gyártógép az, amelyik a tényleges gyártási szűk keresztmetszeteket kezeli. Számos gyakori probléma külön figyelmet érdemel.

A kézi műveletek csökkentése

A kézi gyártás komoly szűk keresztmetszetgé válhat, ha a rendelési mennyiség nő. Előfordulhat, hogy a kezelőknek ismételten el kell helyezniük az anyagokat, ki kell vágniuk az alakzatokat, csatlakoztatniuk kell az alkatrészeket és szállítaniuk kell a termékeket.

Az automatizálás ezeket az ismétlődő feladatokat egy ellenőrzött gyártási sorrendbe tudja áthelyezni, lehetővé téve a személyzet számára, hogy jobban összpontosítson a felügyeletre, az ellenőrzésre, az anyag-előkészítésre és a gyártásirányításra.

A méretkonzisztencia javítása

Az elektródapárnák különböző formában és méretben készülhetnek. A kézi vágás eltéréseket okozhat, különösen hosszú műszakok esetén.

A precíziós metszőberendezések megismételhetőbb módszert biztosítanak az elektródageometriák kialakítására, segítve a gyártókat a konzisztens méretek fenntartásában a gyártási tételekben.

Az anyaghulladék ellenőrzése

A rugalmas gyógyászati ​​anyagok a termelési költségek jelentős részét képviselhetik. A rossz beágyazás, a pontatlan vágás és az ismételt kezelés növelheti a selejt mennyiségét.

Egy megfelelően megtervezett termelési rendszer javíthatja az anyagfelhasználást az adagolási és vágási műveletek szisztematikusabb szabályozásával.

Különböző terméktervek támogatása

A terápiás elektródák nem egyetlen szabványosított termék. Egyes termékek kapcsokat, míg mások vezetékeket használnak. Egyes esetekben nagyobb betétre van szükség, míg a gyermekgyógyászati ​​vagy speciális alkalmazásokhoz kisebb formátumok szükségesek.

Ez fontossá teszi a rugalmasságot. A személyre szabott gyártógép a gyártó tényleges termékstruktúrája köré konfigurálható ahelyett, hogy minden terméket ugyanabba a gyártási folyamatba kényszerítenének.

Melyik gépkonfigurációt válassza?

A különböző elektródatermékek eltérő gyártási megközelítést igényelnek. A Junssen termékpalettája számos lehetséges konfigurációt szemléltet, beleértve a hidrogél elektróda berendezéseket, a terápiás pattintós gépeket, a huzal típusú berendezéseket, a félautomata rendszereket és az integráltabb gyártási megoldásokat.

Kétsoros gyártás

A jelentős keresletű szabványosított termékek esetében a kétsoros konfiguráció növelheti a teljesítményt azáltal, hogy több terméksávot dolgoz fel a termelési rendszeren belül.

Ez a megközelítés akkor lehet hasznos, ha az elektróda geometriája stabil, és a gyártási mennyiség nagyobb áteresztőképességű konfigurációt indokol.

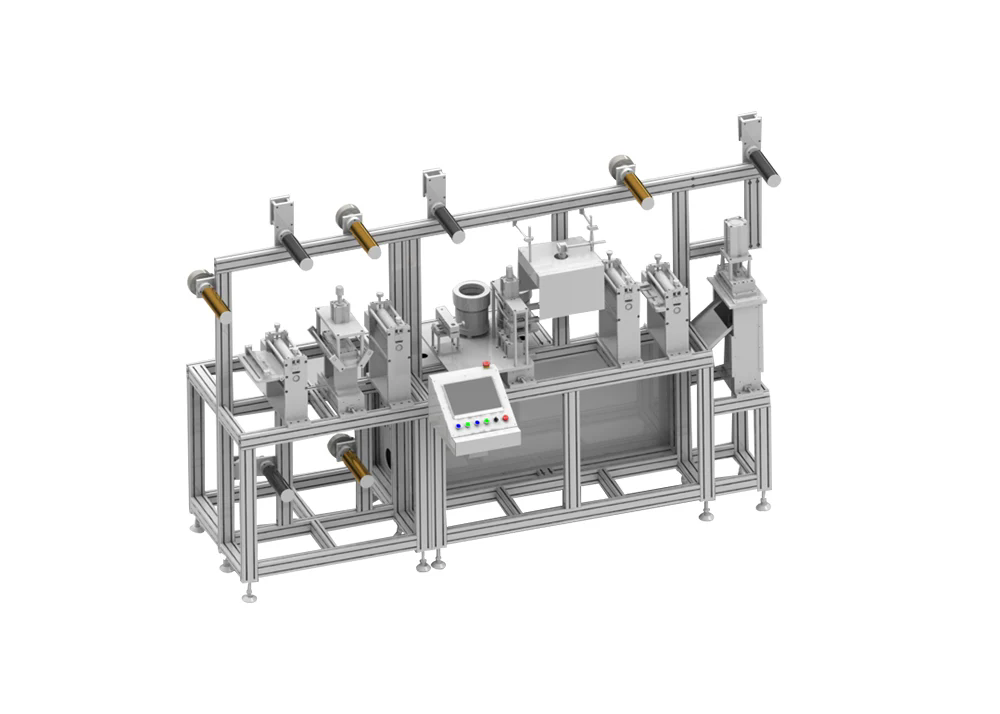

Snap elektródák gyártása

A bepattanó típusú elektródák megkövetelik a gombelem pontos pozícionálását. Az automatizálás segíthet csökkenteni a pozicionálási eltéréseket és minimalizálni az elektróda kialakításához szükséges kézi műveleteket.

A Junssen a különböző egysoros és többsoros elektróda specifikációkhoz kínál snap terápiás elektródagyártási megoldásokat.

Huzal típusú elektródák gyártása

A huzal típusú elektródák további összeszerelési követelményeket támasztanak. A vezetéket az elektróda szerkezetével összhangban kell elhelyezni és csatlakoztatni.

A dedikált huzal típusú gyártási konfiguráció alkalmasabb lehet, mint az általános vágóberendezések hozzáigazítása egy olyan termékhez, amely további összeszerelési lépéseket igényel.

Integrált gyártósorok

Ha a gyártóknak automatizáltabb munkafolyamatra van szükségük, egy integrált rendszer kombinálhatja a bevonást, a laminálást, a stancolást, a hulladék eltávolítását, az összeszerelést és a csomagolást.

Ez a megközelítés csökkentheti a közbenső kezelést, és folyamatosabb gyártási folyamatot hozhat létre. Junssen olyan integrált konfigurációkat ír le, amelyek több elektródagyártási szakaszt kombinálnak egyetlen automatizált megoldásban.

Milyen anyagok jöhetnek számításba?

Az anyagkompatibilitás az egyik legfontosabb szempont az elektródagyártó berendezések vásárlásakor. A különböző elektródatervek rugalmas és funkcionális anyagok különböző kombinációit használhatják.

• Hidrogél:Általában megfontolandó, ahol vezetőképes és bőrrel érintkező rétegre van szükség.
• Szilikon:Különleges felületi jellemzőket igénylő rugalmas elektródaszerkezetekhez választható.
• Nem szőtt anyagok:Rugalmas elektródaszerkezetek részeként szolgálhat.
• Hab:Használható ott, ahol a párnázás vagy a rugalmasság a termék szerkezetének részét képezi.
• Orvosi ragasztóanyagok:Támogassa az elektróda termékek rögzítését a kívánt felületre.
• Eltávolítható burkolatok:Használat előtt védje a tapadó vagy funkcionális felületeket.

Junssen jelzi, hogy a terápiás elektródagyártó berendezések a gép konfigurációjától és a termékkövetelményektől függően különböző rugalmas anyagokat, például hidrogélt, szilikont, nem szőtt szövetet, habot és egyéb, alacsony irritációt okozó anyagokat képesek befogadni.

A gép kiválasztása előtt a gyártóknak lehetőség szerint tényleges anyagmintákat és termékrajzokat kell átadniuk a berendezés szállítójának. Ez lehetővé teszi a szállító számára, hogy pontosabban értékelje az adagolási, bevonási, laminálási, vágási és összeszerelési követelményeket.

Miben különbözik a terápiás elektródák az EKG-berendezésektől?

A terápiás elektródák és az EKG-elektródák hasonlónak tűnhetnek az általános gyártási szempontból, de gyártási céljaik eltérőek lehetnek.

Ezért a megfelelő gépet az elektróda tervezett alkalmazásának megfelelően kell kiválasztani, nem pedig egyszerűen az „elektródagyártó gép” általános kifejezés alapján.

Hogyan válasszon gépet a gyártó?

Ha a berendezést kizárólag a meghirdetett gyártási sebesség alapján választja ki, az később problémákhoz vezethet. A gyakorlatiasabb értékelést magával a termékkel kell kezdeni.

1. Határozza meg az elektróda szerkezetét

Határozza meg, hogy a termék pattintható, huzal típusú, hidrogél, szilikon vagy más szerkezetű. Határozza meg a rétegek és a funkcionális összetevők számát.

2. Erősítse meg a termék méreteit

Adja meg az elektróda hosszát, szélességét, alakját, vastagságát, a csatlakozó helyét és egyéb fontos méretinformációkat. A berendezés kiválasztásának kezdetén több termékméretet kell azonosítani.

3. A termelési mennyiség elemzése

Becsülje meg a napi, havi és éves teljesítményszükségletet. A kistermelőknek előnyös lehet a félautomata berendezések, míg a nagy gyártóknak többsoros vagy teljesen integrált rendszerre lehet szükségük.

4. Az anyagjellemzők értékelése

Beszélje meg az anyagvastagságot, a rugalmasságot, a tapadási viselkedést, a leválasztási tulajdonságokat, a bevonat követelményeket és egyéb jellemzőket a gép szállítójával.

5. Fontolja meg a termék jövőbeli bővítését

Ha a gyár új elektródaméretek vagy -szerkezetek bevezetését tervezi, a berendezések rugalmassága fontosabbá válik. Egy kicsit jobban alkalmazkodó rendszer nagyobb hosszú távú értéket biztosíthat, mint egy csak egy termékre optimalizált gép.

6. Vizsgálja meg a karbantartást és az üzemeltetést

A gyártóberendezéseknek praktikusnak kell lenniük a kezelők számára, akik minden nap használják. A hozzáférhető alkatrészek, az érthető kezelőszervek, az egyszerű beállítási eljárások és az ésszerű karbantartási követelmények befolyásolhatják a hosszú távú működési hatékonyságot.

7. Kérjen gyártási tesztelést

Ha lehetséges, a gyártóknak mintavizsgálatot kell kérniük a tényleges anyagaik felhasználásával. Ez hasznosabb információval szolgál, mintha csak az általános előírásokra hagyatkozna.

Hogyan javítható a gyártási konzisztencia?

A következetes elektródagyártás nem csak a gépen múlik. A gyártási rendszernek kombinálnia kell a berendezés konfigurációját, az anyagvezérlést, a folyamatparamétereket, az ellenőrzést és a kezelői eljárásokat.

• Nyersanyagok szabványosítása:Tartsa konzisztens anyagspecifikációkat a gyártási tételek között.
• Etetés szabályozása:Kerülje el az anyag elkalandozását, megnyúlását vagy ellenőrizetlen feszültségét.
• Monitor bevonat:Tartsa a bevonat körülményeit a meghatározott folyamatparamétereken belül.
• A vágószerszámok karbantartása:A kopott szerszámok befolyásolhatják az élminőséget és a méretpontosságot.
• Ellenőrizze az igazítást:Vizsgálja meg a rétegek és a funkcionális komponensek közötti kapcsolatot.
• Vezérlőváltások:Hozzon létre megismételhető eljárásokat a különböző elektróda specifikációkhoz.
• A késztermékek ellenőrzése:Használjon megfelelő méret- és funkcionális vizsgálati módszereket a termékhez.

Az automatizálás akkor a leghatékonyabb, ha fegyelmezett gyártási folyamatba integrálják. Egy kifinomult gép nem tudja kompenzálni az ellenőrizetlen anyagokat vagy a nem egyértelmű termékspecifikációkat.

Miért vegyük figyelembe Junssent?

Junssenegy kínai székhelyű gyártó és szállító elektródagyártó berendezéseket és testreszabott automatizálási megoldásokat kínál. Terápiás elektróda berendezései olyan alkalmazásokhoz használhatók, mint a klinikai rehabilitáció, a sport helyreállítása, a háztartási egészségügyi ellátás, a gyermekgyógyászati ​​fizioterápia, a szépségápolással kapcsolatos berendezések és más terápiás vagy stimuláció-orientált alkalmazások.

A speciális berendezésgyártókkal való együttműködés egyik előnye, hogy a teljes gyártási folyamatot megbeszélhetik, nem pedig egy elszigetelt gépet. A termék szerkezete, az anyagjellemzők, a kívánt teljesítmény, az automatizálási szint és a jövőbeli gyártási tervek mind befolyásolhatják a végső konfigurációt.

A Junssen többféle terápiás elektródagép-konfigurációt kínál, beleértve a pattintóelektródák, huzal típusú elektródák, hidrogélelektródák, félautomata gyártás és integrált gyártási folyamatok megoldásait.

A speciális igényekkel rendelkező gyártók számára a testreszabás is fontos lehet. Az ügyfél elektródaméretei és gyártási sorrendje alapján tervezett gép praktikusabb lehet, mint egy szabványos gép telepítés utáni módosítása.

Gyakran Ismételt Kérdések

Mire használható a terápiás elektródagyártó gép?

Elektródapárnák gyártására használják olyan alkalmazásokhoz, mint például a fizioterápia, a rehabilitáció, az izomstimuláció, a sport helyreállítása, a háztartási egészségügyi ellátás és a kapcsolódó terápiás berendezések. A konfigurációtól függően a gép különféle elektródaszerkezeteket és rugalmas anyagokat tud feldolgozni.

Előállíthat egy gép különböző méretű elektródákat?

Számos gyártórendszer konfigurálható vagy beállítható a különböző elektródaméretekhez, de a tényleges tartomány a gép szerkezetétől, a szerszámoktól, az adagolórendszertől és a termék specifikációitól függ. A gyártóknak vásárlás előtt meg kell erősíteniük a szükséges mérettartományt a berendezés szállítójával.

Mi a különbség a snap és a huzalos terápiás elektródák között?

A pattintós elektródák gombszerű csatlakozást használnak, míg a huzal típusú elektródák vezetékes csatlakozást tartalmaznak. Összeszerelési követelményeik ezért eltérőek, és a dedikált vagy megfelelően konfigurált gyártóberendezések javíthatják a gyártás egységességét.

Minden gyárban szükséges egy teljesen automata gép?

Nem. A megfelelő automatizálási szint a termelési mennyiségtől, a munkaerő rendelkezésre állásától, a termék összetettségétől, a költségvetéstől és a jövőbeli növekedési tervektől függ. Semi-automatic equipment may be practical for smaller production volumes, while high-volume factories can benefit from more integrated automation.

Előállíthatók-e automatikusan hidrogél elektródák?

Igen, a megfelelő gyártórendszerek integrálhatják a hidrogélelektródák gyártásával kapcsolatos folyamatokat. A bevonat viselkedését, az anyagtulajdonságokat, a termék méreteit és a gyártási követelményeket azonban a berendezés konfigurációjának véglegesítése előtt értékelni kell.

Hogyan csökkenthetik a gyártók az elektródagyártási hulladékot?

A hulladék csökkenthető az ellenőrzött anyagadagolás, az optimalizált vágási elrendezés, a stabil bevonási folyamatok, a pontos stancolási vágás, a megfelelő szerszámok karbantartása és a hatékony folyamatszabályozás révén.

Milyen adatokat kell megadni a gépi árajánlat kérésekor?

Useful information includes electrode drawings, dimensions, materials, layer structure, connection type, target production capacity, desired automation level, product variations, and packaging requirements. A fizikai minták rendelkezésre bocsátása is segítheti a szállítót a gyártási folyamat értékelésében.

Biztosíthat-e a Junssen testreszabott terápiás elektródákat?

A Junssen testreszabott automatizálási megoldásokat kínál a terápiás elektródák gyártásához, és különböző berendezés-konfigurációkat kínál a termék szerkezetének, az anyagjellemzőknek és a gyártási követelményeknek megfelelően.

Következtetés

A Terápiás elektródagyártó gépközponti szerepet játszhat egy stabilabb és skálázható elektródagyártási folyamat felépítésében. A szétválasztott kézi műveletek helyett a gyártók integrálhatják az anyagadagolást, a bevonatot, a laminálást, a stancolást, a hulladék eltávolítását, az összeszerelést és a csomagolást egy ellenőrzött munkafolyamatba.

A legfontosabb szempont nem egyszerűen a gép sebessége. A termékszerkezetet, az anyagkompatibilitást, a méretkövetelményeket, a gyártási mennyiséget, az automatizálási szintet, az átállási igényeket, a karbantartást és a jövőbeni bővítést együtt kell értékelni.

A snap, huzal típusú, hidrogéles, gyermekgyógyászati, rehabilitációs, sport-helyreállítási vagy egyéb terápiás elektródákat gyártó gyártók számára a megfelelően konfigurált gyártórendszer segíthet csökkenteni az ismétlődő kézi munkavégzést, javítani a folyamatok konzisztenciáját, és erősebb alapot teremthet a gyártási kapacitás növeléséhez.

Többféle berendezés-konfigurációval és testreszabott automatizálási lehetőségekkel,Junssena gyártókkal együttműködve gyártási megoldást dolgozhatnak ki a tényleges elektródaszerkezetük és gyártási követelményeik alapján. If you are planning a new electrode production line, upgrading existing equipment, or looking for a more efficient way to manufacture therapeutic electrode pads,lépjen kapcsolatba velünkhogy megvitassák a Junssennel a termékspecifikációit, a gyártási célokat és a testreszabott berendezések követelményeit.
