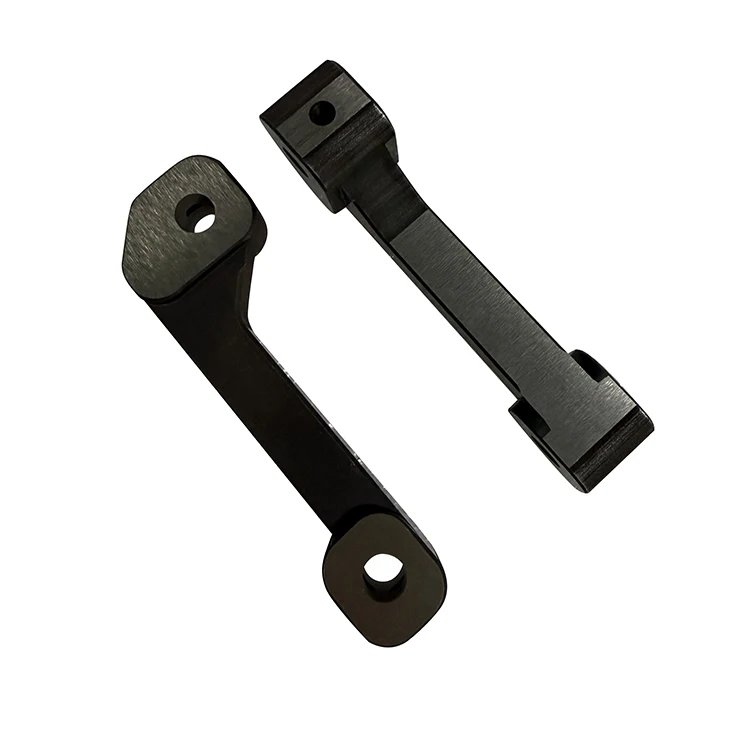

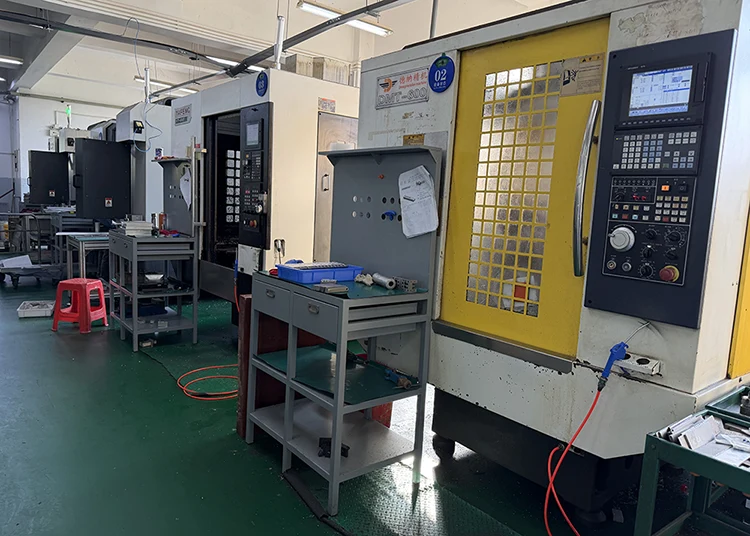

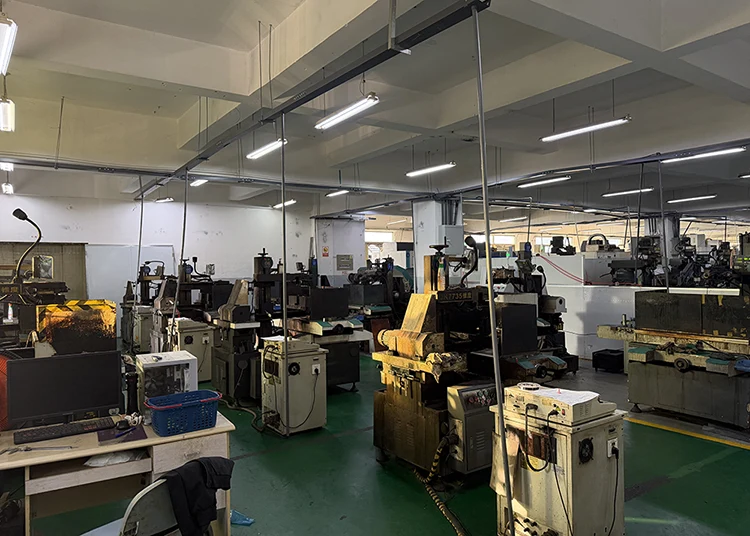

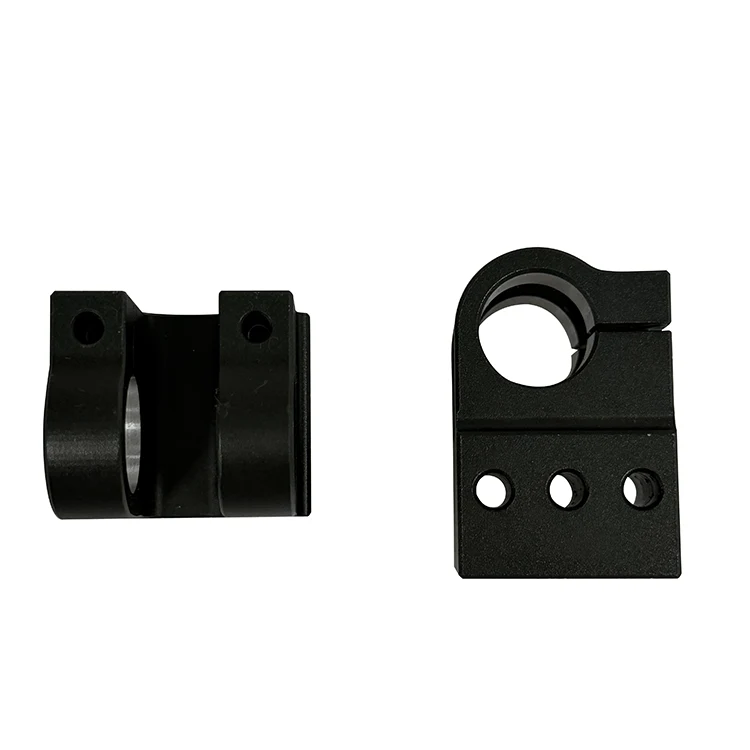

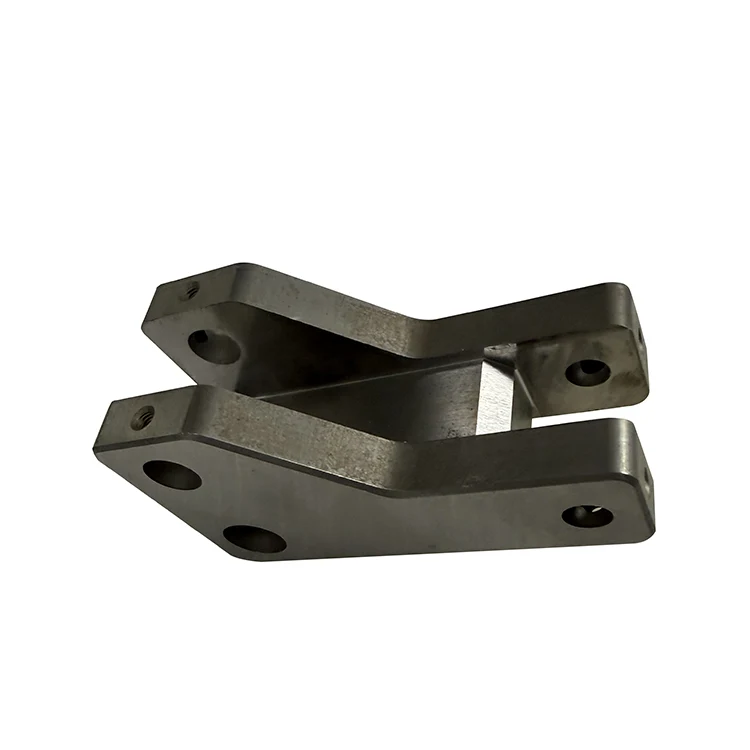

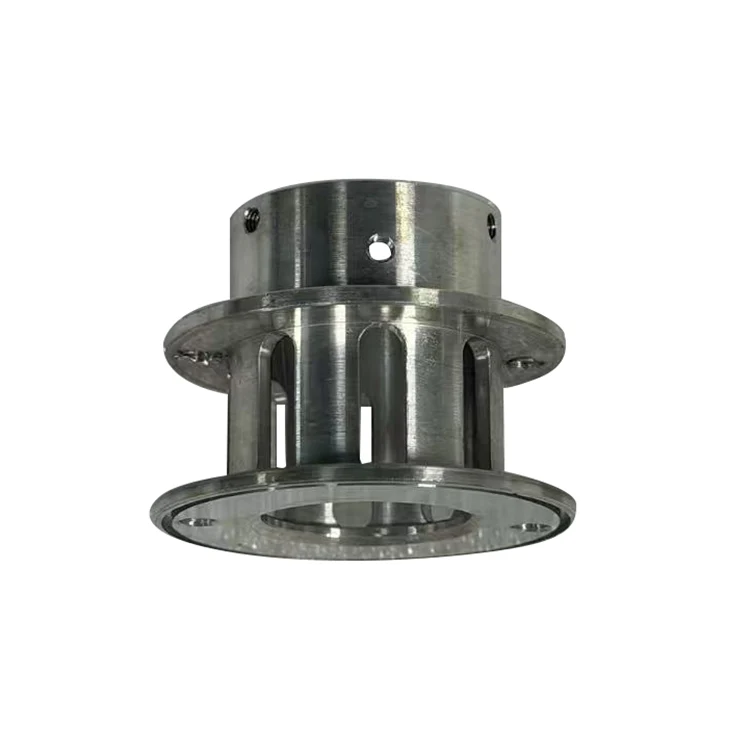

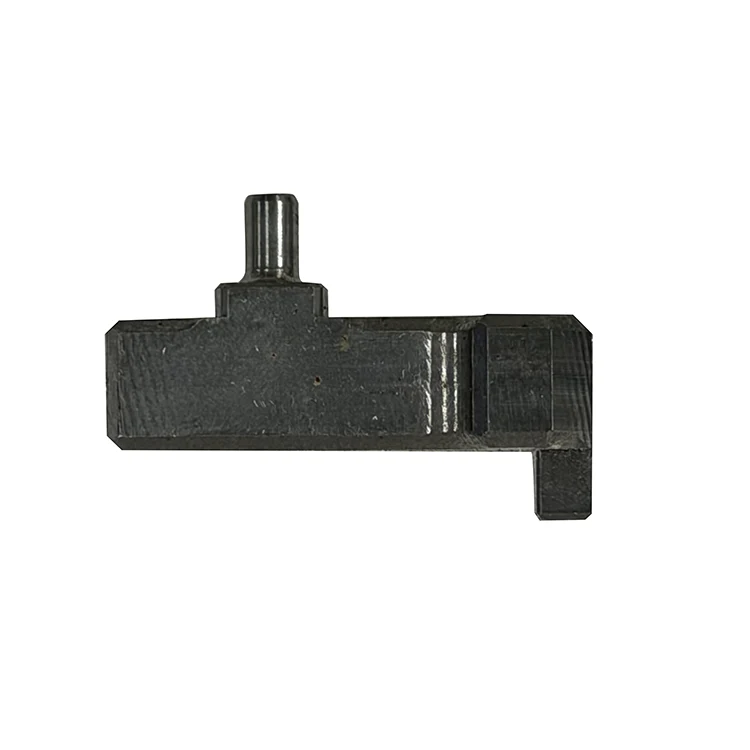

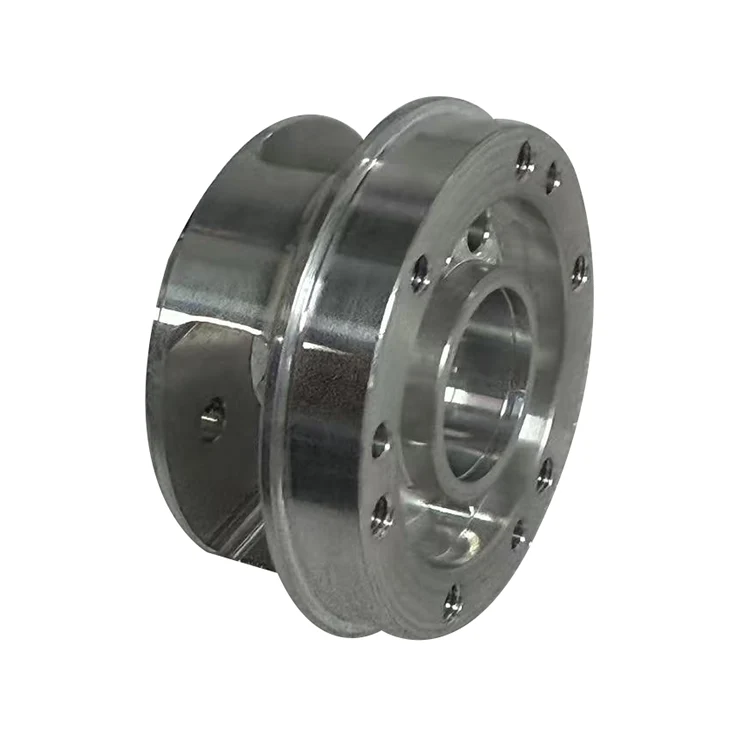

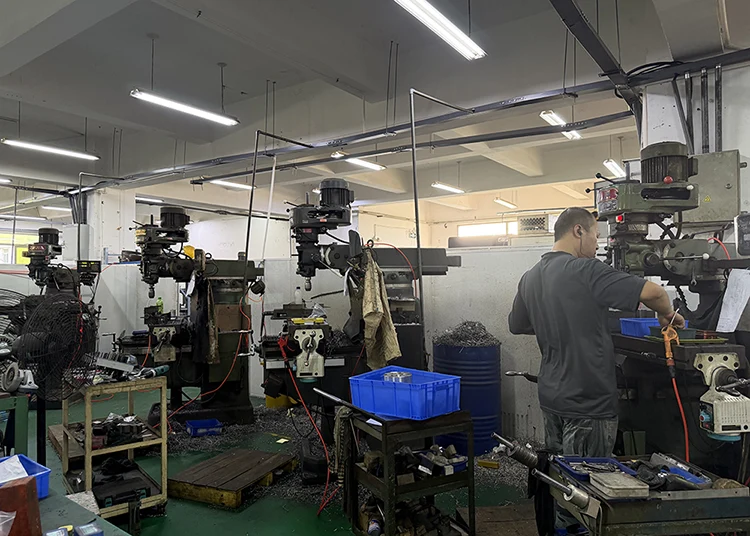

5 tengelyes CNC megmunkálási szolgáltatás

Összehasonlító elem

Esztergamarás kompozit megmunkálás

Öttengelyes CNC megmunkálás

Core megmunkálási koncepció

Az eszterga- és marási funkciókat egyetlen eszközben integrálja, főként a forgó munkadarabok kombinált feldolgozását az orsó és a szerszámtengely összehangolt mozgásával

Öttengelyes összekötő mozgásra támaszkodik, több felületet és összetett felületi megmunkálást valósít meg a munkadarabok több lineáris tengely és forgó tengely egyidejű interpolálásával

Alapvető szerkezet és tengely konfiguráció

Általában legalább egy fő forgó orsóval rendelkezik a munkadarabok rögzítéséhez, és fel van szerelve marófejjel, általában 3-4 függesztőtengellyel, és néhány csúcskategóriás modell rendelkezik 5 tengelyes képességgel

Három lineáris tengellyel (X/Y/Z) és két további forgótengellyel konfigurálva, amelyek lengőfej típusra, forgóasztal típusra és kombinált fej-asztal típusra oszthatók, mindegyik támogatja az 5 tengelyes egyidejű kapcsolódást

Alkalmazható munkadarab-típusok

Főleg tengelytárcsákhoz, forgó alkatrészekhez, szeleptestekhez, motororsókhoz és egyéb olyan munkadarabokhoz használható, amelyek esztergálási és marási eljárásokat is igényelnek; forgó geometriájú és lokális komplex jellemzőkkel rendelkező munkadarabokat tud feldolgozni

Alkalmas összetett ívelt felületű alkatrészekhez, mint például turbinalapátok, repülőgép-öntőformák üregei, járókerekek, autóipari belső szerszámok, orvosi protézisek és egyéb összetett, szabad formájú felületű alkatrészek

Befogási idők száma

A legtöbb folyamat egy befogással végrehajtható, csökkentve a többszörös befogás okozta befogási hibákat, különösen alkalmas olyan munkadarabokhoz, amelyek koaxialitást és több jellemző pozíciópontosságát igénylik.

Végezze el a munkadarab mind az öt oldalának feldolgozását egy befogással, amivel elkerülhető az összetett ívelt felületek ismételt befogásából adódó helyzethiba

Folyamatkombinációs képesség

Egyszerre képes elvégezni az esztergálást, marást, fúrást, menetfúrást, fogaskerekes vágást és egyéb folyamatokat, valóban felismerve, hogy "egy gép végez minden folyamatot" a forgó munkadarabok esetében

Elvégezheti a többoldalú marást, az ívelt felület kontúrozását, a meredek felületkezelést és egyéb folyamatokat, de általában nem tartalmazza a forgó munkadarabok nagy terhelésű esztergálási feldolgozását

Megmunkálási pontosság

Nagy pozíciópontosság az esztergálás és marás között, a többszörös befogásból eredő hiba kiküszöbölhető, a koaxialitás és a pozíció pontossága 0,01-0,05 mm-en belül szabályozható

Nagy kontúrpontosság összetett ívelt felületekhez, megfelel a repülőgépipar és a formaipar nagy pontosságú követelményeinek, a pontosság általában 0,005-0,02 mm között van szabályozva

Berendezés költsége

Az öttengelyesnél alacsonyabb CNC szerszámgépek ára a közepes méretű esztergamaró kompozit berendezések ára általában 30-60% a szabványos öttengelyes összekötő szerszámgépeké

Magasabb teljes felszerelési költség, beleértve a berendezésbeszerzést, a későbbi karbantartást és a szerszámköltséget

Forgó alkatrészek feldolgozási hatékonysága

Nagyobb hatékonyság, nincs szükség a munkadarabok több eszköz közötti áthelyezésére, lerövidül a gyártási ciklus és a logisztikai idő

Alacsonyabb hatásfok a hagyományos forgó alkatrészeknél, az esztergálási jellemzők feldolgozása nem rendelkezik előnyökkel az esztergamalom kompozithoz képest

Programozási nehézség

A programozás viszonylag egyszerű, a legtöbb feldolgozási funkció hagyományos esztergálás és marás, amit általános CNC programozó szoftverrel lehet kiegészíteni

A programozás bonyolultabb, professzionális öttengelyes programozó szoftvert igényel (például UG, Mastercam), és magas technikai szintű programozókat igényel a megmunkálási interferencia és a túlvágás elkerülése érdekében.

Alapterület

Kisebb helyigény, több folyamat integrálása egy eszközben, csökkenti a műhelyben lévő berendezések számát

Általában nagyobb helyigény, az öttengelyes szerszámgép szerkezete bonyolultabb, és nagyobb beépítési helyet igényel

Fő alkalmazási iparágak

Gépkocsi, hidraulikus nyomás, szelep, általános gépgyártás

Repülés, formagyártás, új energia, orvosi berendezések
